Für niedrige Eingangsspannungen

PREMA ICs PR4401 und PR4402

Für Batterien (Vcc) bis 1,9 V finden die Standard-ICs PR4401 (kleine I_LED) und PR4402 (größere I_LED) ihren Einsatz.

Abhängig von der gewählten Induktivität können Ströme von 6,5 mA bis 40,0 mA eingestellt werden. Weitere Außenbeschaltung ist zudem nicht nötig. Sie ermöglichen dadurch die Herstellung von kleineren, leichteren und preisgünstigeren Geräten.

Anwendungen:

• Versorgung von weißen und farbigen LEDs
• LCD-Hintergrundbeleuchtung (z.B. MP3 Player oder Wecker)
• Betreiben der Betriebsanzeige ("Power ON")

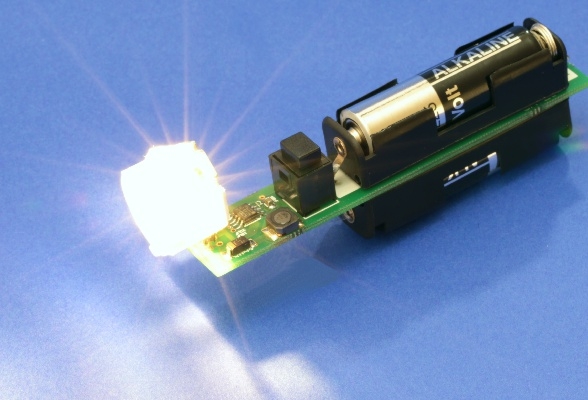

• "Mini"-Taschenlampe (z.B. als Schlüsselanhänger, im Autoschlüssel)

Für Versorgungsspannungen bis 5,0 V

PREMA IC PR4404

Ein höchstes Maß an Flexibilität beim Betreiben von LEDs bietet der PR4404. Ein niederohmiger Widerstand (ca. 1 Ω) der mit den LEDs in Reihe geschaltet wird, ermöglicht den LED Strom anzupassen. Dabei kann aus einer Batteriezelle (AA/AAA) bis zu 150 mA und aus zwei Batteriezellen mehr als 300 mA zur Verfügung gestellt werden. Ein Hold-Eingang dient zur Einstellung der LED-Helligkeit mittels PWM-Signal (auch möglich Blinkfunktion oder Schalten der LEDs).

ANWENDUNGEN:

• LED Taschenlampen
• LCD Hintergrundbeleuchtung
• Beleuchtung
• Spielzeug / portable Haushaltsgeräte
